Tổng hợp các lỗi biến tần siemens thường gặp và cách khắc phục

Tổng hợp đầy đủ các lỗi biến tần Siemens thường gặp và kèm theo hướng dẫn chi tiết cách khắc phục lỗi xảy ra khi vận hành.

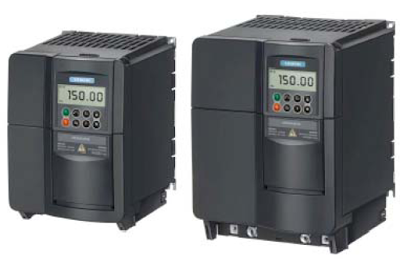

Biến tần siemens đã là đang là loại biến tần được sử dụng rất nhiều trong lĩnh vực ngành công nghiệp. Tuy nhiên, trong quá trình sử dụng, vận hành thì biến tần Siemens hay các loại biến tần khác không thể không mắc phải những lỗi vận hành về phần cứng và phần mềm. Khi biến tần siemens gặp lỗi thì nó sẽ dừng hoạt động và mã lỗi sẽ được hiển thị trên màn hình vận hành BOP hay AOP.

Có 3 cách sửa lỗi biến tần siemens đơn giản mà chúng ta có thể áp dụng

• Tắt nguồn điện cấp cho biến tần chờ vài phút rồi bật nguồn cấp trở lại.
• Nhấn nút Fn trên BOP hay AOP
• Kích hoạt đầu vào số 3 (mặc định nhà sản xuất, đầu vào này có thể thay đổi)

Hoặc có thể dựa vào mã lỗi của biến tần Siemens mà chúng ta kiểm tra lỗi trên phần cứng để sửa chữa và thay thế linh kiện bị chết hoặc sắp chết.

F001: Lỗi Quá dòng

Nguyên nhân:

• Công suất động cơ không phù hợp với công suất biến tần.
• Dây dẫn động cơ quá dài.
• Động cơ bị ngắn mạch.
• Chạm đất.

Khắc phục kiểm tra:

• Công suất động cơ có phù hợp với công suất biến tần
• Chiều dài cáp không được vượt quá giới hạn.
• Cáp động cơ và động cơ không bị ngắn mạch hay chạm đất
• Tham số động cơ cài trong biến tần phải tương xứng với động cơ sử dụng
• Giá trị trở kháng của Stator phải chính xác
• Đông cơ không bị kẹt hay quá tải

F002: Lỗi Quá áp

Nguyên nhân:

• Điện áp DC link vượt quá mức ngắt
• Quá áp có thể do điện áp nguồn cấp quá cao hay động cơ trong tình trọng phục hồi
• Cách phục hồi có thể do thời gian giảm tốc ngắn hay động cơ được điều khiển bởi tải động.

Khắc phục kiểm tra:

• Nguồn cấp phải nằm trong giới hạn
• Bộ điều khiển điện áp DC link phải cho phép và tham số phải đúng
• Thời gian giảm tốc phải thắng được quán tính của tải
• Yêu cầu năng lượng hãm phải nằm trong giới hạn xác định

F003: Lỗi thấp áp

Nguyên nhân:

• Nguồn cấp chính bị lỗi
• Va đập của tải nằm ngoài giới hạn cài đặt

Khắc phục kiểm tra:

• Điện áp cung cấp phải nằm trong giới hạn ở bảng tỷ lệ
• Nguồn cấp phải chắc chắn không dễ nhất thời hay giảm áp.

F004: Lỗi biến tần quá nhiệt

Nguyên nhân:

• Thông gió chưa đủ
• Quạt không hoạt động
• Nhiệt độ môi trường xung quanh quá cao

Khắc phục kiểm tra

• Quạt phải quay khi biến tần đang chạy
• Tần số xung phải đặt ở giá trị mặc định

F005: Lỗi quá tải

Nguyên nhân:

• Biến tần quá tải
• Chu trình làm việc của tải quá khắt khe
• Công suất động cơ vượt quá công suất tích trự của biến tần

Khắc phục kiểm tra

• Chu trình làm việc của tải phải nằm trong giới hạn xác định
• Cống suất động cơ phải tương xứng với công suất tải

F0011: Lỗi động cơ quá nhiệt

Nguyên nhân:

• Động cơ quá tải

Khắc phục kiểm tra:

• Chu trình làm việc của tải phải chính xác
• Độ đặt quá nhiệt động cơ phải chính xác
• Mức cảnh báo về nhiệt độ động cơ phải tương xứng

F0012: Lỗi mất tín hiệu nhiệt độ của biến tần

Nguyên nhân: Dây tín hiệu nhiệt độ từ bộ tản nhiệt tới biến tần bị đứt

F0015: Lỗi mất tín hiệu nhiệt độ động cơ

Nguyên nhân: Dây cảm biến nhiệt độ động cơ bị ngắn mạch hay hở mạch

F0020: Lỗi mất pha chính

Nguyên nhân: Một trong 3 pha chính vào bị mất khi biến tần đang hoạt động

Khắc phục kiểm tra: Kiểm tra dây dẫn vào

F0021: Lỗi chạm đất

Nguyên nhân: Lỗi xảy ra khi tổng dòng các pha hiện hành cao hơn 5% dòng của biến tần cài đặt

F0022: Lỗi chống công suất

Nguyên nhân:

• Quá dòng trên DC link= dòng ngắn mạch của IGBT
• Dòng ngắn mạch trên bộ ngắt điện

F0023: Lỗi ngõ ra

Nguyên nhân: Một pha của động cơ chưa kết nối

F0030: Lỗi quạt

Nguyên nhân: Quạt không làm việc lâu

F0041: Lỗi về dữ liệu riêng của động cơ

Nguyên nhân: Thông số dự liệu moto lỗi

Khắc phục kiểm tra: Kiểm tra động cơ có kết nối với biến tần không.

F0051: Lỗi thông số EEPROM

Nguyên nhân: Lỗi đọc gi khi lưu thông số bất ổn

Khắc phục kiểm tra

• Chỉnh ở mức Factory Reset và cài lại tham số mới
• Thay Drive

F0052: Lỗi chống công suất

Nguyên nhân: Lỗi đọc của thông tin chống công suất hay dự liệu không hợp lệ

Khắc phục: Chỉnh ở mức Factory Reset và cài thông số mới

F0053: Lỗi I/O Eeprom

Nguyên nhân: Lỗi về thông tin I/O eeprom hay dữ liệu không hợp lệ

Khắc phục

• Kiểm tra dữ liệu
• Đổi modul I/O

F0054 : Bo mạch I/O lỗi

Nguyên nhân:

• Bo IO lỗi kết nối
• Không nhận diện ID trên bo IO, Không dữ liệu

Khắc phục

• Kiểm tra dữ liệu
• Thay bo IO

F0060: Quá hạn Asic

Nguyên nhân:

• Lỗi truyền thông nội bộ
• Lỗi phần mềm

Khắc phục: Nếu lỗi vẫn xuất hiện đổi drive

F0080: Lỗi mất tín hiệu vào ADC

Nguyên nhân:

• Đứt dây
• Tín hiệu vượt quá giới hạn

F0085 : Lỗi ngoại vi

Nguyên nhân: Lỗi ngoại vi khởi động qua đường nối các ngõ vào

F0090: Lỗi mất phản hổi Encoder

Nguyên nhân: Tín hiệu từ bộ Encoder mất

Khắc phục kiểm tra

• Tín hiệu Encoder
• Kết nối Encoder và biến tần

F0101: Lỗi phần mềm

Nguyên nhân: Phần mềm lỗi hay xử lý sai

Khắc phục: Tự chạy kiểm tra định kỳ

Trên đây là các lỗi biến tần Siemens thường gặp, cũng có một số lỗi khác xảy ra trên biến tần Siemens nữa. Vì thế hãy liên hệ Công ty Kim Hưng Phú khi biến tần bạn đang có vấn đề hỏng hóc nhé ! Truy cập trang : https://kimhungphu.vn/ hoặc Hotline :  0961153632 để được hướng dẫn cũng như tư vấn về các loại biến tần đang thịnh hành hiện nay.
