Kích thước tủ điện tiêu chuẩn và khoảng giá của các loại tủ điện

Hiện nay, kích thước tủ điện là rất đa dạng nhưng trong lĩnh vực kỹ thuật điện thì vẫn phải tuân thủ theo những tiêu chuẩn kích thước đã đặt ra. Vậy, kích thước tủ điện bao nhiêu là đạt tiêu chuẩn?

Tủ điện là một thiết bị điện được sản xuất, thiết kế để chứa các thiết bị tủ điện như: thiết bị điều khiển, thiết bị điện tử, đầu nối giao tiếp, PLC, hệ thống điều khiển động cơ, điều khiển thủy lực, khí nén và máy công cụ. Có rất nhiều các công ty sản xuất tủ điện công nghiệp, dân dụng và cũng có nhiều loại tủ điện như tủ điện công trình, tủ điện điều khiển trung tâm, tủ điện chuyển mạch, tủ điện phân phối hoặc có thể chia ra thành tủ điện ngoài trời, tủ điện trong nhà, tủ điện âm tường…. Cho nên tùy theo mục đích sử dụng mà kích thước vỏ tủ điện có sự khác nhau.

Kích thước tủ điện thông thường

Kích thước tủ điện thông thường

Kích thước tủ điện thông thường

Không có một văn bản pháp luật nào quy định kích thước tủ điện tổng, tuy nhiên trước đây tủ điện thông thường có kích thước như sau:

  • Chiều cao 2m cho đến 23m.
  • Chiều rộng từ 2m cho đến 8m.
  • Độ dày có nhiều loại từ 1.2mm, 1,5mm, 2.5mm…

Tuy nhiên, hiện nay trên thị trường đã và đang có rất nhiều các loại tủ điện với nhiều kích thước khác nhau do có nhiều mục đích sử dụng.Vì thế kích thước tủ điện âm tường hay tủ điện nổi đã thay đổi và trở nên linh hoạt hơn rất nhiều so với trước kia. Cụ thể, tủ điện hiện nay có các kích thước là: 300*200*150, 300*200*200 ,350*250*150, 400*300*150, 400*300*210, 400*400*210, 450*300*170, 500*300*150, 500*300*210, 500*400*210, 520*350*200, 600*400*210, 600*400*250, 600*500*210, 600*500*250, 600*600*210, 700*500*210, 700*500*250, 800*600*200, 800*600*250, 800*600*230, 800*600*300, 1000*800*210, 1000*800*250, 1000*800*230, 1200*800*300, 1200*800*350, 1200*800*400, 1400*800*400, 1700*800*600, 1600*800*450, 1800*1000*500, 2000*1200*600,1000*800*250…

Bình quân kích thước tủ điện 200*200*100 sẽ để được 2-4 module, 200*300*150 sẽ để được 4-6 module. Kích thước tủ điện 800x600x200 sẽ để được từ 18-24 module.

Kích thước tủ điện ngoài trời

Kích thước tủ điện ngoài trời

Kích thước tủ điện ngoài trời

Kích thước tủ điện nổi ngoài trời rất đa dạng tùy thuộc vào loại tủ nào: tủ tiêu chuẩn bản lề thường khóa tròn, tủ tiêu chuẩn bản lề thường có khóa tay nắm, tủ kín nước hai mái che, tủ kín nước 1 mái che, tủ kín nước 1 mái che có bát tre, …Lưu ý rằng chiều cao của tủ bằng chiều cao danh nghĩa cộng thêm chiều cao của mái che ( bình quân 50mm).

Vì việc đặt tủ điện ở ngoài trời nên yêu cầu đầu tiên cần kể đến đó là phải sơn tĩnh điện chống lại các yếu tố oxy hóa từ môi trường như tia cực tím, mưa, sương muối, hóa chất axit…còn giúp tránh tình trạng rò điện gây chết người. Việc gia công sản xuất tủ điện ngoài trời phức tạp hơn nhiều so với tủ điện trong nhà. Chính vì thế các vỏ tủ điện công nghiệp có cùng kích thước nhưng sử dụng ngoài trời sẽ đắt hơn so với tủ điện sử dụng trong nhà.

Kích thước 200*200*120 mm sẽ có loại Tole 1mm sẽ có giá từ 130.000 đ, tole 1.2mm có giá từ 160.000, tole 1.5mm có giá từ 190.000.

Kích thước tủ điện ngoài trới 200x300x150mm tương ứng với loại Tole 1mm;1.2mm;1.5mm có giá từ 150.000; 180.000; 240.000…

Kích thước 800*1000*300mm sẽ có giá lần lượt từ 1.250.000, 1.400.000, 1.700.000 đ.

Kích thước tủ điện có chân

Thông thường các loại kích thước tủ điện được ghi trên bao bì kỹ thuật đã bao gồm chiều cao của chân tủ. Chiều cao chân của tủ điện thường được mặc định là 100mm. Chiều cao của chân có thể được thay đổi theo yêu cầu của khách hàng.

Kích thước của tủ điện loại này thường lớn như 1600*600*400, 1600*600*450, 1800*800*400, 1800*800*700, 2300*800*1000, 2300*800*800..

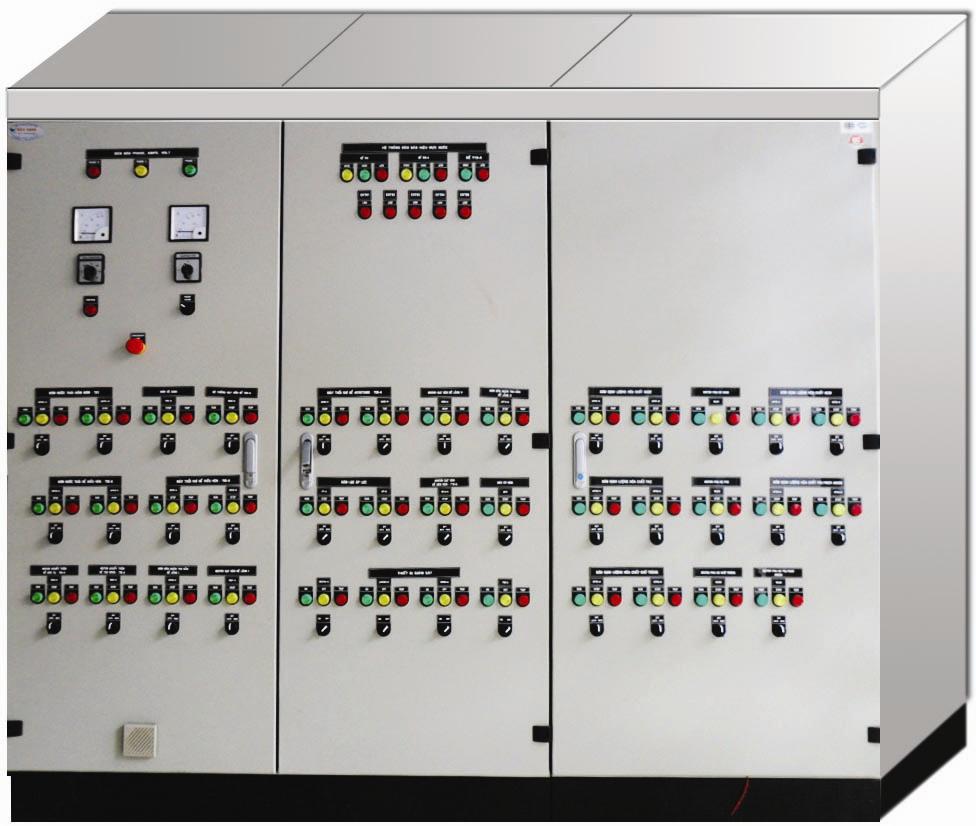

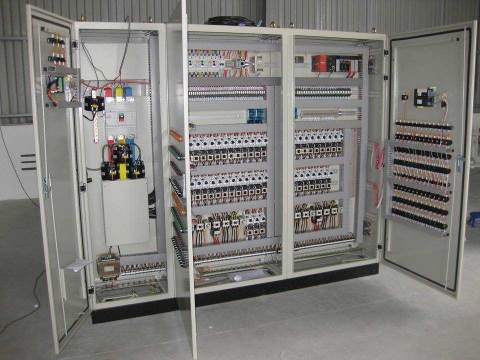

Kích thước tủ điện có khung, tủ ghép, tủ module

Kích thước tủ điện có khung, tủ ghép, tủ module

Kích thước tủ điện có khung, tủ ghép, tủ module

Loại tủ này có chiều cao phải được cộng thêm chiều cao của chân tủ với chiều cao mặc định là 100mm. Các kích thước của tủ điện âm tường 18 module thường là: 1000*600*400, 1000*600*450, 1200*1000*500, 1600*2000*600...
